Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10
ООО «ПО «ВСО» производит баки
БВ-2, БВ-4, БВ-6, БВ-8 и
БВ-10 по техническим условиям ТУ 5265-007-86500546-2012.
Баки
БВ-2, БВ-4, БВ-6, БВ-8 и
БВ-10 не

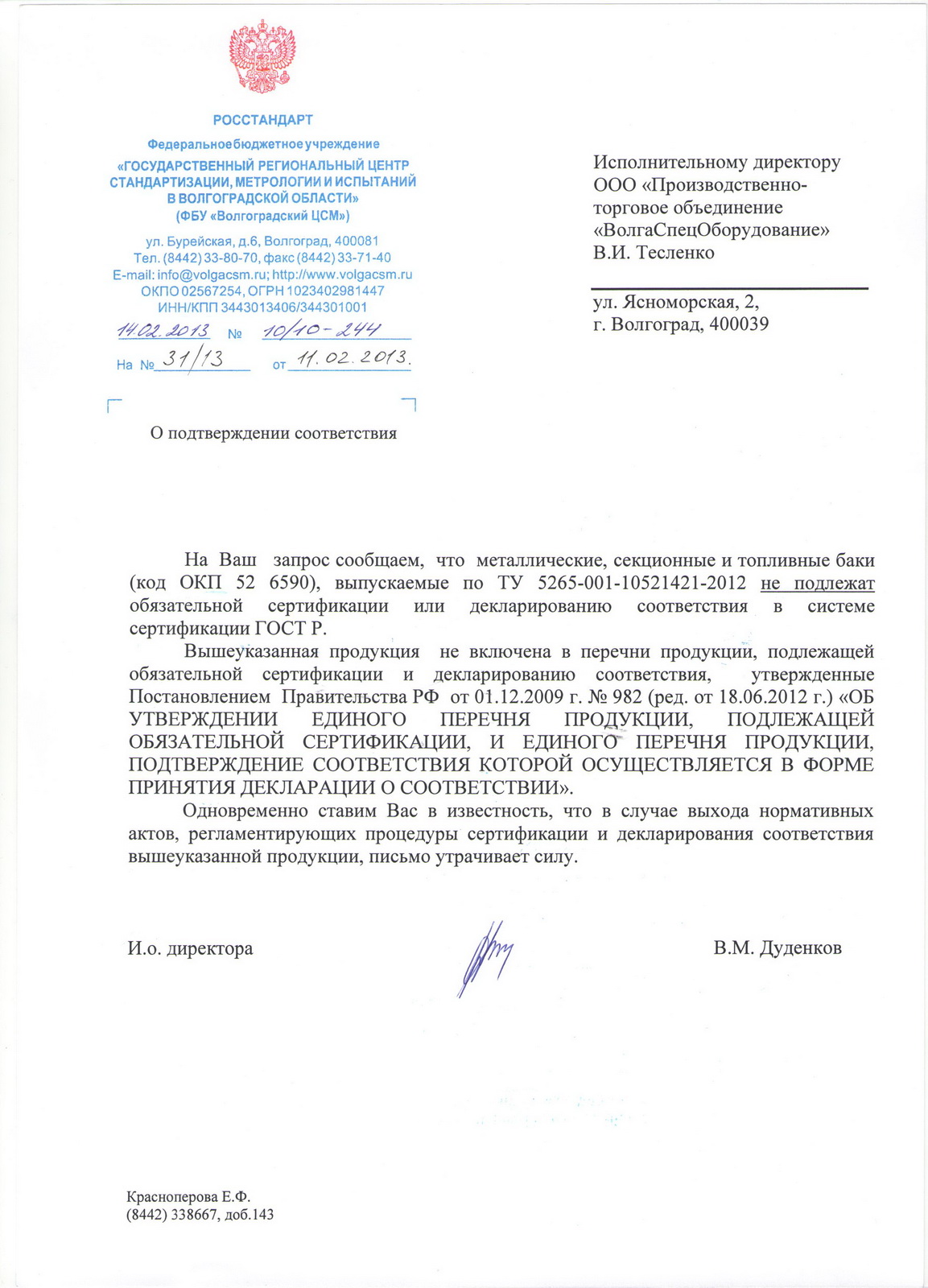

подлежат обязательной сертификации в системе
ГОСТ Р. |
Фотография БВ |
Назначение
Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 безнапорные и их
рекомендуется применять для хранения аварийного
запаса питьевой или технической воды при наличии
надежного источника энергоснабжения для работы
насоса. Водоразбор из баков осуществляется с помощью
насосной установки.
Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 могут быть
использованы в качестве сухих емкостей для хранения
аварийного запаса питьевой воды. В этом случае
внутренняя поверхность бака покрывается красителями,
не влияющими на качество питьевой воды.
Условное обозначение

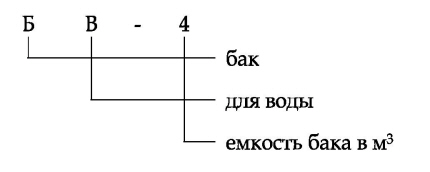

Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 имеют
следующую структуру условного обозначения (на
примере БВ-4):
Основные составляющие и принцип работы
Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10
изготавливаются в виде вертикальных секций 1
прямоугольного сечения (см.
рис. 1), количество секций
зависит от требуемой емкости бака, допускается
собирать не более 5 секций в один бак. Баки снабжены
патрубками для присоединения указателя уровня,
подающего и всасывающего трубопроводов, воздушным
патрубком и патрубком для опорожнения бака. В
верхней части бак снабжен съемной крышкой 2 для
осмотра и чистки.
|
Обозначения на чертеже:
1 – Секция
2 – Крышка |
Рисунок 1 – Общий вид баков БВ-2, БВ-4, БВ-6, БВ-8 и
БВ-10
Все баки имеют несколько присоединительных патрубков
для подачи и отвода воды. Используются патрубки,
наиболее удобные для монтажа, на остальных
устанавливаются заглушки.
Для монтажа баков в сооружении необходимо
предусматривать монтажный проем.
Технические характеристики
Основные технические характеристики и габаритные
размеры баков БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10
приведены в таблице 1.
Таблица 1 – Основные технические характеристики и
габаритные размеры баков БВ-2, БВ-4, БВ-6, БВ-8 и
БВ-10
Параметр |
БВ-2 |
БВ-4 |
БВ-6 |
БВ-8 |
БВ-10 |
Емкость бака, м3 |
2 |
4 |
6 |
8 |
10 |
Габаритные размеры, мм: длина |
1600 |
1400 |
2100 |
2800 |
3500 |
ширина |
700 |
1600 |
1600 |
1600 |
1800 |
высота |
2200 |
2200 |
2200 |
2200 |
2200 |
Масса, кг, не более |
760 |
1150 |
1460 |
1810 |
2130 |
Комплектация
В комплект поставки баков БВ-2, БВ-4,
БВ-6, БВ-8 или БВ-10 входит:
-
бак БВ-2, БВ-4, БВ-6, БВ-8 или БВ-10;
-
паспорт;
-
техническое описание;
-
руководство по эксплуатации.
В
сопроводительной документации баков – паспорте,
техническом описании и руководстве по эксплуатации –
приводится информация о технических характеристиках
изделия, правила и условия безопасной эксплуатации,
срок службы и адрес предприятия-изготовителя.
Маркировка
Каждый бак БВ-2, БВ-4, БВ-6, БВ-8 или БВ-10 имеет на
корпусе фирменную табличку с маркировкой:
-
наименование предприятия-изготовителя;
-
обозначение бака;
-
заводской порядковый номер;
-
дата выпуска.
Упаковка
Баки БВ-2, БВ-4, БВ-6, БВ-8 и БВ-10 закрепляются на европаллетах надежным способом, исключающим возможность перемещения бака и повреждения теплоизоляции. Допускается поставлять водоразборный кран, запорные вентили указателя уровня, а также указать уровня с уплотнителями отдельно от баков, в другой транспортной таре.
Вся техническая и эксплуатационная документация
(паспорт, техническое описание и руководство по
эксплуатации и т.д.) отправляется с изделием
сопутствующей документацией.
|
