Баки
секционные МСБ-1
ООО «ПО «ВСО» производит баки
секционные МСБ-1 по техническим условиям ТУ 5265-007-86500546-2012.
Баки
секционные МСБ-1 не
подлежат обязательной сертификации в системе
ГОСТ Р. |
Фотография МСБ-1 |
Назначение
Баки секционные МСБ-1 предназначены для приема
стоков от санитарных приборов и санузлов,
оборудованных унитазами тарельчатого типа с
низкорасположенным бачком.

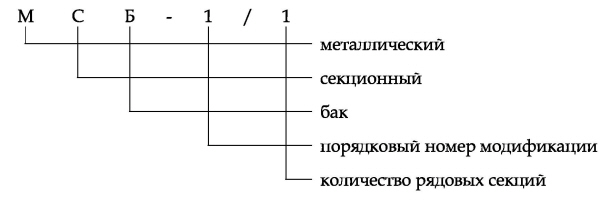

Условное обозначение
Баки секционные МСБ-1 имеют следующую
структуру условного обозначения (на примере
МСБ-1/1):
Основные составляющие и принцип работы
Баки секционные МСБ-1 представляют собой
сварную конструкцию из листовой стали (см.
рис. 1). Бак секционный
МСБ-1 собирается из секций, количество промежуточных
(рядовых) секций зависит от требуемого по проекту
объема бака. Приемная секция 1 отделена от рядовых
секций 3 сороудерживающей решеткой. Приемная секция
снабжена съемной крышкой 4 для осмотра и чистки
бака. Отверстия и патрубки для присоединения труб от
санитарных приборов, воздухоохладителей, на
взмучивание осадка и к насосам заданы в 2-х
вариантах для более удобного использования их при
привязке. Неиспользованные отверстия и патрубки
должны быть заглушены. Бак в верхней части имеет
настил и вилки для установки перегородок кабин
санузлов. Бак используется при напорном отводе
сточных вод в наружную канализацию.
|

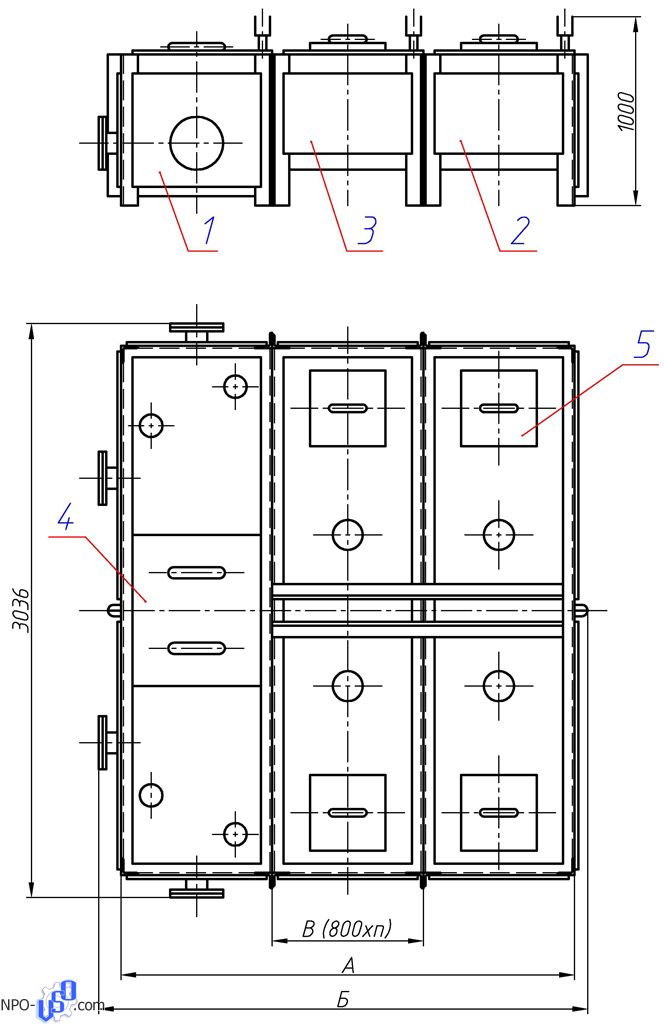

Обозначения на чертеже:
1 – Секция приемная
2 – Секция торцевая
3 – Секция рядовая
4 – Крышка
5 – Съемная крышка |
Рисунок 1 – Общий вид баков секционных МСБ-1
При разрушении наружного водопровода используются
отверстия, перекрываемые съемными крышками 5.
Баки секционные МСБ-1 устанавливаются на полу и
привариваются к металлическим закладным, заделанным
в пол.
Технические характеристики
Основные технические характеристики и габаритные
размеры баков секционных МСБ-1 приведены в таблице
1. Количество основных составляющих баков секционных
МСБ-1 приведено в таблице 2.
Таблица 1 – Основные технические характеристики и
габаритные размеры баков МСБ-1
Марка бака |
Размеры, мм |
Масса, кг, не более |
Объем, м3 |
А |
Б |
В |
МСБ-1/0 |
1600 |
1788 |
0 |
900 |
2,4 |
МСБ-1/1 |
2400 |
2588 |
1х800 |
1225 |
3,6 |
МСБ-1/2 |
3200 |
3388 |
2х800 |
1550 |
4,8 |
МСБ-1/3 |
4000 |
4188 |
3х800 |
1870 |
6,0 |
МСБ-1/4 |
4800 |
4988 |
4х800 |
2195 |
7,2 |
МСБ-1/5 |
5600 |
5788 |
5х800 |
2520 |
8,4 |
МСБ-1/6 |
6400 |
6588 |
6х800 |
2840 |
9,6 |
МСБ-1/7 |
7200 |
7388 |
7х800 |
3165 |
10,8 |
МСБ-1/8 |
8000 |
8188 |
8х800 |
3485 |
12,0 |
МСБ-1/9 |
8800 |
8988 |
9х800 |
3810 |
13,2 |
МСБ-1/10 |
9600 |
9788 |
10х800 |
4135 |
14,4 |
МСБ-1/11 |
10400 |
10588 |
11х800 |
4455 |
15,6 |
Таблица 2 – Количество основных составляющих баков
МСБ-1
Позиция |
Наименование |
Количество, шт. |
1 |
Секция приемная в сборе |
1 |
2 |
Секция торцевая |
1 |
3 |
Секция рядовая |
0÷11 |
4 |
Крышка |
1 |
5 |
Съемная крышка |
2÷24 |
Комплектация
В комплект поставки баков секционных МСБ-1
входит:
-
бак МСБ-1/0÷11;
-
паспорт;
-
техническое описание;
-
руководство по эксплуатации.
В
сопроводительной документации баков – паспорте,
техническом описании и руководстве по эксплуатации –
приводится информация о технических характеристиках
изделия, правила и условия безопасной эксплуатации,
срок службы и адрес предприятия-изготовителя.
Маркировка
Каждый бак секционный МСБ-1 имеет на корпусе
фирменную табличку с маркировкой:
-
наименование предприятия-изготовителя;
-
обозначение бака;
-
заводской порядковый номер;
-
дата выпуска.
Упаковка
Баки секционные МСБ-1 закрепляются на европаллетах надежным способом, исключающим возможность перемещения бака и повреждения теплоизоляции. Допускается поставлять водоразборный кран, запорные вентили указателя уровня, а также указать уровня с уплотнителями отдельно от баков, в другой транспортной таре.
Вся техническая и эксплуатационная документация
(паспорт, техническое описание и руководство по
эксплуатации и т.д.) отправляется с изделием
сопутствующей документацией.
|
