Баки секционные МСБ-2



      ООО «ПО «ВСО» производит баки секционные МСБ-2 по техническим условиям ТУ 5265-007-86500546-2012.

      Баки секционные МСБ-2 не подлежат обязательной сертификации в системе ГОСТ Р.

Фотография МСБ-2



Назначение

Баки секционные МСБ-2 предназначены для приема стоков и опорожнения его самотеком в канализационную сеть.



Условное обозначение

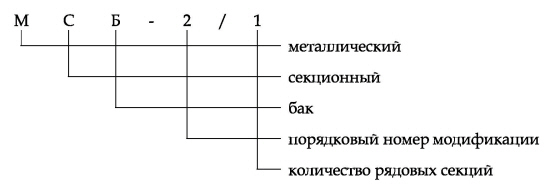

         Баки секционные МСБ-2 имеют следующую структуру условного обозначения (на примере МСБ-2/1):





Основные составляющие и принцип работы

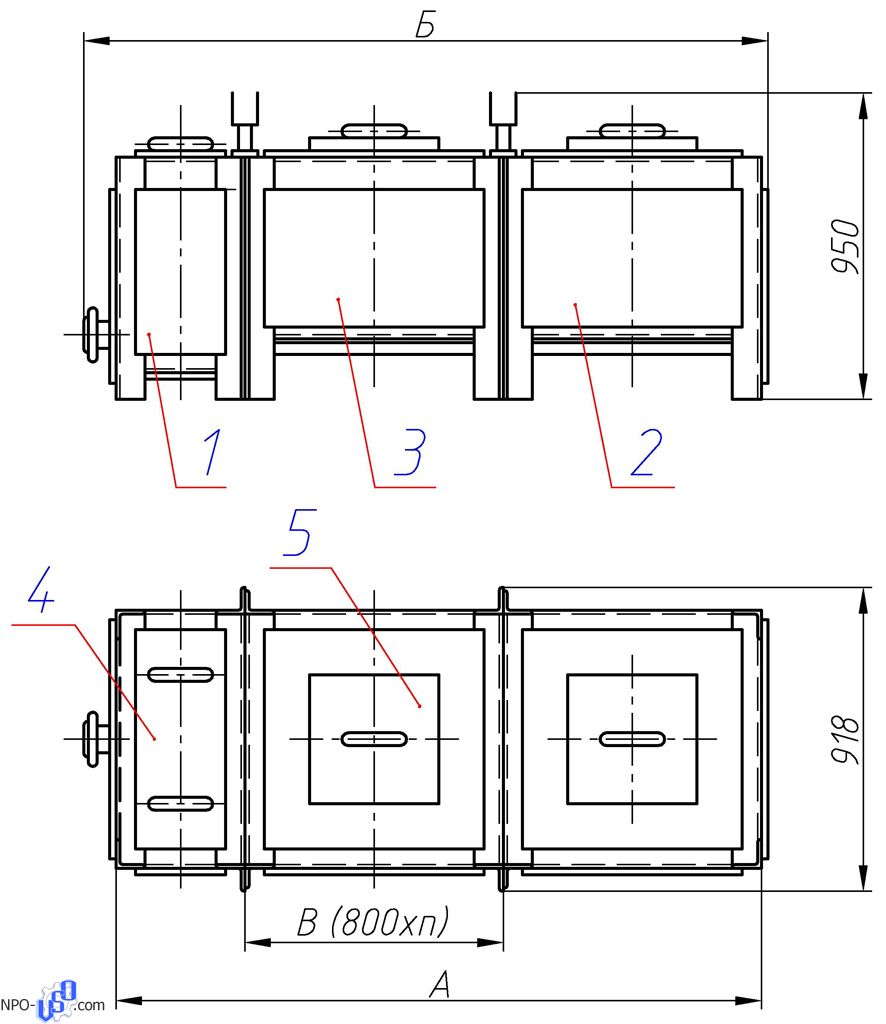

         Баки секционные МСБ-2 представляют собой сварную конструкцию из листовой стали (см. рис. 1). Бак секционный МСБ-2 собирается из секций, количество промежуточных (рядовых) секций зависит от требуемого по проекту объема бака.

         Торцевая секция 2 в отличие от рядовых секций 3 имеет отверстие для присоединения трубы от санитарных приборов. Приемная секция 1 отделена от рядовых секций сороудерживающей решеткой и снабжена крышкой 4 для осмотра и чистки бака.



Обозначения на чертеже:

1 – Секция приемная

2 – Секция торцевая

3 – Секция рядовая

4 – Крышка

5 – Съемная крышка



Рисунок 1 – Общий вид баков секционных МСБ-2



Баки секционные МСБ-2 устанавливаются под полом санузла. Высота помещения над баков должна быть не менее 1,7м.

Для установки бака в сооружении необходимо предусматривать монтажный проем.



Технические характеристики

Основные технические характеристики и габаритные размеры баков секционных МСБ-2 приведены в таблице 1. Количество основных составляющих баков секционных МСБ-2 приведено в таблице 2.



Таблица 1 – Основные технические характеристики и габаритные размеры баков МСБ-2

Марка бака

Размеры, мм

Масса, кг, не более

Объем, м3

А

Б

В

МСБ-2/0

1200

1300

0

230

0,46

МСБ-2/1

2000

2100

1х800

330

0,76

МСБ-2/2

2800

2900

2х800

430

1,06

МСБ-2/3

3600

3700

3х800

530

1,36

МСБ-2/4

4400

4500

4х800

630

1,66



Таблица 2 – Количество основных составляющих баков МСБ-2

Позиция

Наименование

Количество, шт.

1

Секция приемная в сборе

1

2

Секция торцевая

1

3

Секция рядовая

0÷4

4

Крышка

1

5

Съемная крышка

1÷5



Комплектация

          В комплект поставки баков секционных МСБ-2 входит:

-       бак МСБ-2/0÷4;

-       паспорт;

-       техническое описание;

-       руководство по эксплуатации.

          В сопроводительной документации баков – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.



Маркировка

Каждый бак секционный МСБ-2 имеет на корпусе фирменную табличку с маркировкой:

-       наименование предприятия-изготовителя;

-       обозначение бака;

-       заводской порядковый номер;

-       дата выпуска.



Упаковка

Баки секционные МСБ-2 закрепляются на европаллетах надежным способом, исключающим возможность перемещения бака и повреждения теплоизоляции. Допускается поставлять водоразборный кран, запорные вентили указателя уровня, а также указать уровня с уплотнителями отдельно от баков, в другой транспортной таре.

Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации и т.д.) отправляется с изделием сопутствующей документацией.
