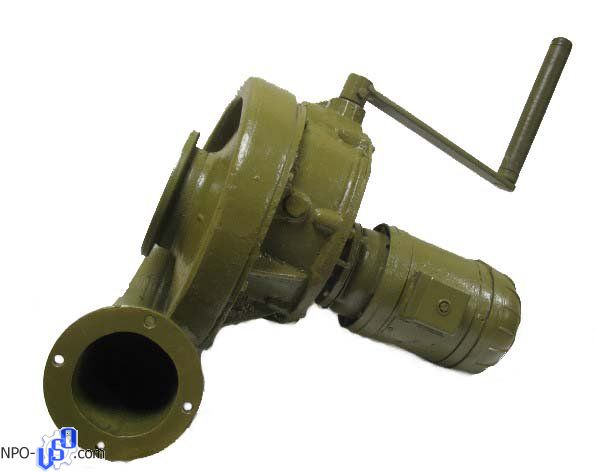

Электроручной вентилятор ЭРВ-49



Полное наименование:

электроручной вентилятор ЭРВ-49



Назначение

Электроручной вентилятор ЭРВ-49 применяется при оборудовании противорадиационных убежищ и сооружений гражданской обороны, не имеющих автономной системы электроснабжения.

Индекс ЭРВ-49 обозначает: электроручной вентилятор разработки 1949г.



Основные составляющие и принцип работы

Электроручной вентилятор ЭРВ-49 рассчитан на среднее давление воздуха и применяется для одностороннего всасывания и прокачивания воздуха через вентиляционную систему.

Электроручной вентилятор ЭРВ-49 имеет левое направление вращения (положение корпуса Л 0°), спиральный неповоротный корпус, укомплектован электрическим и ручным приводом. Состоит из следующих узлов:

-        Корпуса;

-        Станины;

-        Электродвигателя;

-        Редуктора.

При работе вентилятора от электродвигателя отключение от редуктора происходит автоматически, с помощью муфты переключения.

Электроручной вентилятор ЭРВ-49 имеет две модификации изготовления:

1)      Специального назначения, выполненный из углеродистой стали;

2)      Устойчивый к коррозии из нержавеющей стали.

            Второй вариант изготавливается только по заказу.

Вентилятор устанавливается, как правило, на высоте 1125мм от пола до оси двигателя.



Технические характеристики

Технические характеристики электроручного вентилятора ЭРВ-49 приведены в таблице 1.

Таблица 1 – Технические характеристики ЭРВ-49

Показатель

Значение

Мощность электродвигателя, кВт

0,18

Частота вращения, об/мин

2760

Нормальное число оборотов рукоятки, об/мин

45-47

Производительность при работе от электропривода и ручного привода со скоростью вращения рукоятки 45 об/мин по режиму чистой вентиляции (1 режим), м3/час

400-450

Производительность при работе от электропривода и ручного привода со скоростью вращения рукоятки 45 об/мин по режиму фильтровентиляции и регенерации (2, 3 режим), м3/час

100

Полное давление при режиме 1, Па (кгс/м2)

686-588 (70-60)

Полное давление при режиме 2; 3, Па (кгс/м2)

833 (85)

Количество работающих при ручном режиме, чел.

2

Масса, кг

20



Дополнительная информация

При работе вентиляторов от электропривода редуктор отключается от вала рабочего колеса автоматически муфтой переключения.  При отсутствии электроэнергии работа вентилятора осуществляется вращением рукоятки редуктора.

Электроручной вентилятор ЭРВ-49 поставляется только в составе комплекта ФВА-49.
