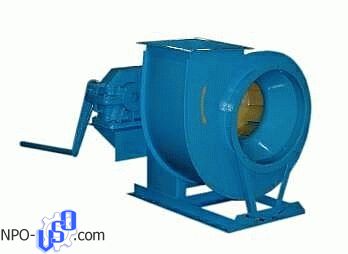

Электроручной вентилятор ЭРВ-72-2, ЭРВ-72-3



Полное наименование:

электроручной вентилятор ЭРВ-72-2, ЭРВ-72-3



Назначение

Электроручные вентиляторы ЭРВ-72-2 и ЭРВ-72-3 предназначены для подачи воздуха в помещения сооружений Гражданской обороны в режиме чистой вентиляции. Установки применяются в системах вытяжной и приточной вентиляции и могут работать как от электрической сети, так и от ручного привода.

Индекс ЭРВ-72-2 обозначает: электроручной вентилятор разработки 1972г. с количеством работающих при ручном приводе – 2 чел.

Индекс ЭРВ-72-3 обозначает: электроручной вентилятор разработки 1972г. с количеством работающих при ручном приводе – 3 чел.



Основные составляющие и принцип работы

Электроручные вентиляторы ЭРВ-72-2, ЭРВ-72-3 состоят из следующих основных узлов: корпуса, станины, электродвигателя, редуктора.

Соединение всасывающего и напорных патрубков вентиляторов ЭРВ-72-2, ЭРВ-72-3 с воздуховодами производится на фланцах.

Вентиляторы устанавливаются, как правило, на высоте 1125мм от пола до оси двигателя. При работе вентиляторов от электропривода редуктор отключается от вала рабочего колеса автоматически муфтой переключения.  При отсутствии электроэнергии работа вентилятора осуществляется вращением рукоятки редуктора.



Технические характеристики

Технические характеристики электроручных вентиляторов ЭРВ-72-2, ЭРВ-72-3 приведены в таблице 1.

Таблица 1 – Технические характеристики ЭРВ-72-2, ЭРВ-72-3

Параметр

ЭРВ-72-2

ЭРВ-72-3

Вентилятор, тип

ВР-86-73-3,15

ВР-86-73-4

Производительность, м3

970

1700

Полное давление, Па (кгс/м2)

264,8 (27)

245,17 (25)

Мощность, кВт

0,25

0,37

Частота вращения, об/мин

1380

1000

Усилие на рукоятке в момент трогания, кгс, не более

25

30

Количество работающих при ручном приводе, чел.

2

3

Масса, кг

90

116
