Клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300

Назначение

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-300 предназначены для установки на воздуховодах вентиляционных систем с относительной влажностью до 98%, при температуре от 243°К до 323°К (от -30°С до +50°С) при номинальном давлении среды в трубопроводе в пределах 0,005 – 0,006 МПа (0,05 – 0,06 кгс/см²) в качестве запорных устройств.

Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-300  служат для надежного отключения помещений от наружной среды или одних помещений от других.

Условное обозначение

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-300 имеют следующую структуру условного обозначения:

Технические характеристики

      Управление клапанами герметическими вентиляционными (тип ГК ИА) – гермоклапанами ГК ИА 01009-300 осуществляется электроприводом.

      Клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300 по согласованию с заказчиком может комплектоваться электроприводами различных производителей (подробную информацию см. здесь).

      Установочное положение клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 – любое допускаемое электроприводом и позволяющее управлять клапаном герметическим вентиляционным (тип ГК ИА) – гермоклапаном ГК ИА 01009-300.

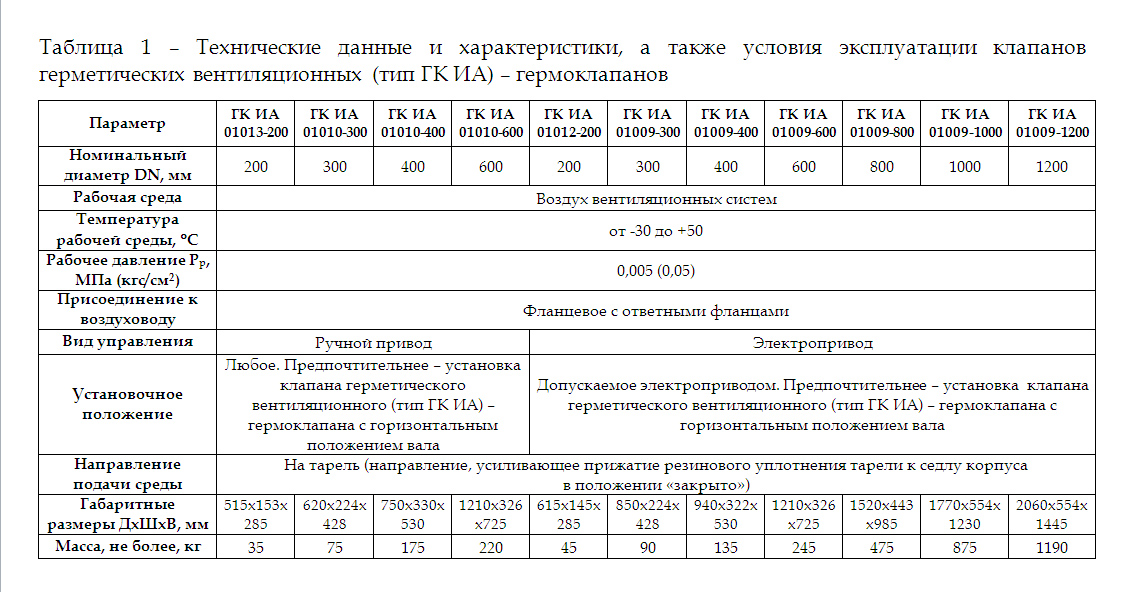

      Технические данные и характеристики, а также условия эксплуатации клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-300 приведены в таблице 1.

Основные составляющие и принцип работы

      Основными составляющими клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-300 являются (см. рис. 1):

1)      Корпус. Через него при открытом затворе клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 проходит среда. Корпус стальной (сварной конструкции);

2)      Тарель. Является запорным устройством, обеспечивающим герметичное перекрытие проходного сечения клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300;

3)      Рычаг. Поджимает тарель к уплотнительной поверхности седла корпуса;

4)      Ось. Соединяет тарель с рычагом;

5)      Пружина. Стабилизирует тарель на потоке, участвует в открытие и закрытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300;

6)      Вал. Передает движение от привода через рычаг тарели;

7)      Привод с электрическим двигателем (электропривод). Передает вращение на вал;

8)      Ограничитель. Обеспечивает возможность работы клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01010-300 при вертикальном и наклонном расположении вала. Закрепляется на валу с помощью штифта, выполняя при этом роль упорного подшипника.

Рисунок 1 – Клапан герметический вентиляционный (тип ГК ИА) –

гермоклапан ГК ИА 01009-300

      Корпус 1 клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 с электроприводом (см. рис. 1) с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.

      При открытии клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 электропривод передает вращение валу 6, соединенному с тарелью 2. В начале поворота вала на 20°-30° тарель отходит от седла корпуса клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300, поворачиваясь, что достигается посредством пружины 5.

      При дальнейшем повороте вала на 90° тарель совместно с рычагом 3 устанавливается параллельно оси прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300, открывая проход для среды. Поворот вала прекращается при срабатывании микровыключателя, который разрывает цепь управления электродвигателем.

      Закрытие прохода клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 происходит в порядке обратном открытию. Тарель сначала поворачивается на 90°, становится параллельно седла. Затем, при дальнейшем повороте вала на 20-30° прижимается к седлу корпуса. Поворот вала прекращается при срабатывании муфты ограничения крутящего момента, которая, воздействуя на микропереключатель, размыкает цепь электропривода.

Конструкция электропривода позволяет осуществлять:

-        дистанционную или местную сигнализацию крайних положений запорного устройства «открыто» – «закрыто»;

-        автоматическую остановку запорного органа при достижении крайних положений;

-        автоматическую остановку запорного органа при превышении установленного крутящего момента.

Регулировка и подключение электропривода к сети производятся согласно инструкции по монтажу и эксплуатации электропривода.

Герметизация мест выхода вала и чугунных втулок обеспечивается резиновыми уплотнительными кольцами.

Комплектация

В комплект поставки клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-300 входит:

-        клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300 с электроприводом или партия клапанов герметических вентиляционных (тип ГК ИА) – гермоклапанов ГК ИА 01009-300 с электроприводами. Партией считаются клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-300 одинакового обозначения, общим количеством в соответствии с заказом, изготовленные по одной и той же технологической документации и одновременно поставляемые в один адрес;

-        паспорт – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300;

-        техническое описание и руководство по эксплуатации – 1 экземпляр на каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300;

-        паспорт, техническое описание, инструкция по монтажу и эксплуатации электропривода;

-        ответные фланцы с прокладками и крепежными деталями.

В сопроводительной документации клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300 с электроприводом – паспорте, руководстве по эксплуатации и техническом описании – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.

Маркировка

Каждый клапан герметический вентиляционный (тип ГК ИА) – гермоклапан ГК ИА 01009-300 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение клапана;

-        заводской порядковый номер;

-        дата выпуска.

Упаковка

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-300 устанавливаются на европаллеты и надежно закрепляются способом, исключающим возможность перемещения.

      Клапаны герметические вентиляционные (тип ГК ИА) – гермоклапаны ГК ИА 01009-300  подвергаются частичной консервации (временная противокоррозионная защита ВЗ-4, вариант внутренней упаковки ВУ-2) и поставляются предприятием-изготовителем отдельно от электроприводов. Тип и заводской номер электропривода указываются в паспорте клапана герметического вентиляционного (тип ГК ИА) – гермоклапана ГК ИА 01009-300.

      Перед упаковкой клапана герметического вентиляционного (типа ГК ИА) – гермоклапана ГК ИА 01009-300:

1.      резиновые уплотнения и седло корпуса смазывают техническим вазелином;

2.      тарель прижимают к седлу корпуса и фиксируют.

Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации, заверенные копии сертификатов соответствия и т.д.) отправляется с изделием сопутствующей документацией.
