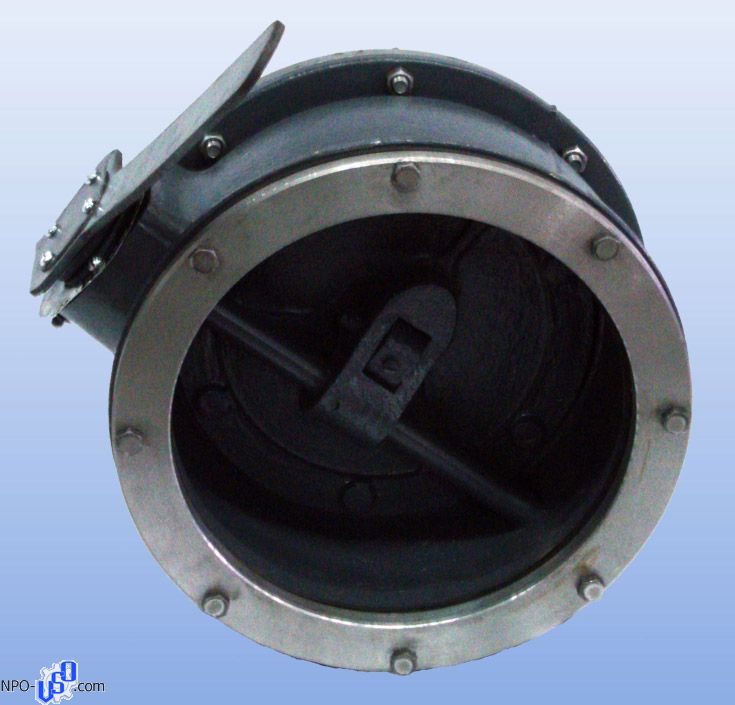

Клапан герметический с ручным приводом (тип КГ) – гермоклапан КГ-200



      ООО «ПО «ВСО» производит клапаны герметические с ручным приводом (тип КГ) – гермоклапаны КГ-200 по техническим условиям ТУ 3712-003-85600546-2009.

      Клапаны герметические с ручным приводом (тип КГ) – гермоклапаны соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования», что подтверждается декларацией о соответствии ТС N  RU Д-RU.ММ04.В.06872.

Назначение

Клапаны герметические с ручным приводом (тип КГ) – гермоклапаны КГ-200 предназначены:

-       для установки на воздуховодах вентиляционных систем в качестве запорных устройств;

-       для надежного герметичного отключения помещений от наружной среды или одних помещений от других.



Условное обозначение

      Клапаны герметические с ручным приводом (тип КГ) – гермоклапаны КГ-200 имеют следующую структуру условного обозначения:



Основные составляющие и принцип работы

Основными составляющими клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200 являются (см. рис. 1):

1)      Корпус. Через него при открытом клапане герметическом с ручным приводом (тип КГ) – гермоклапане КГ-200 проходит среда;

2)      Тарель. Является запорным устройством, обеспечивающим герметическое перекрытие проходного сечения клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200;

3)      Вал. Передает движение от рукоятки через рычаг тарели;

4)      Рычаг. Поджимает тарель к уплотнительной поверхности седла корпуса;

5)      Ось. Соединяет тарель с рычагом;

6)      Пружина. Стабилизирует тарель на потоке, участвует в открытие и закрытии клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200;

7)      Рукоятка. Приводит во вращение вал.

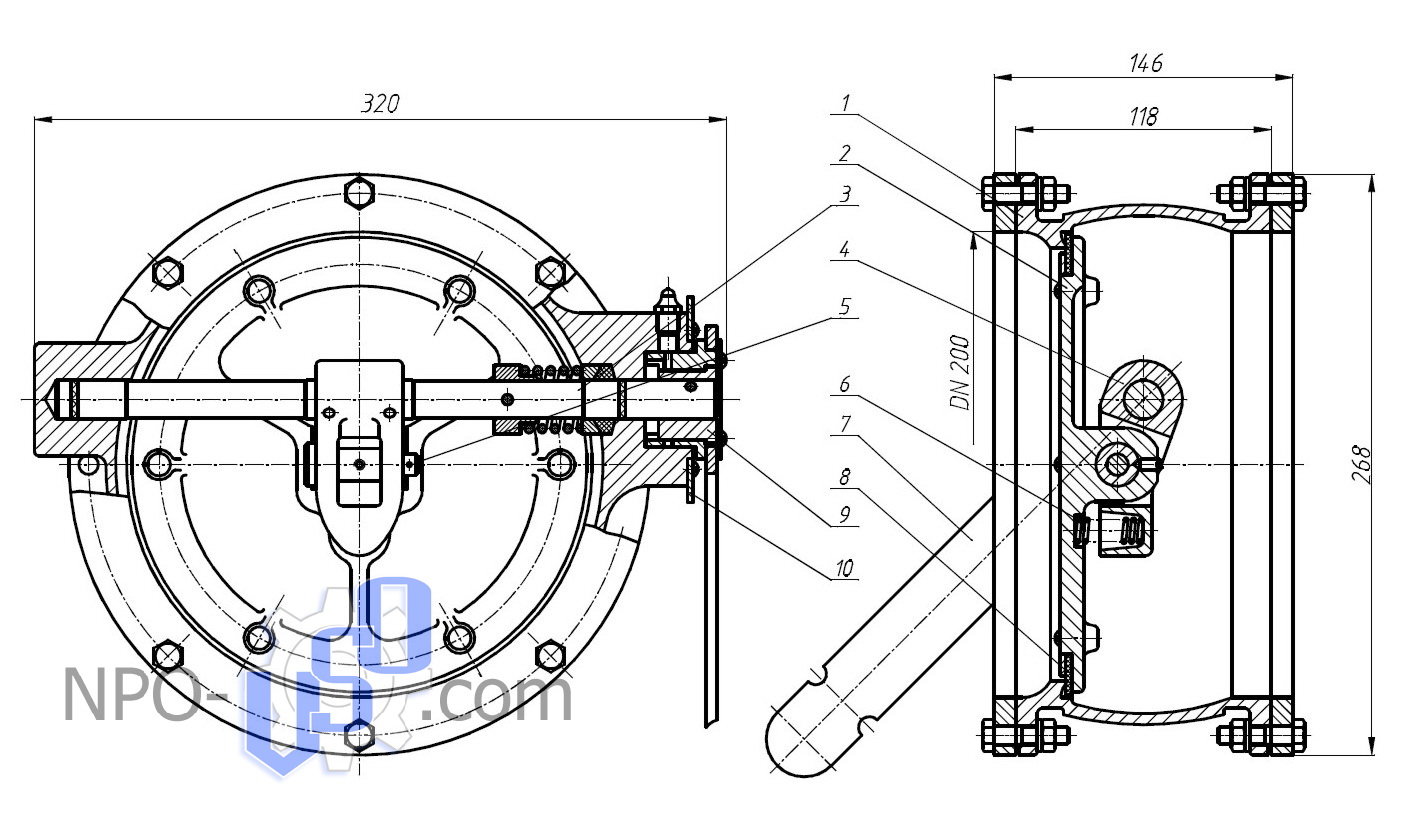

Обозначения на чертеже:

1 – Корпус

2 – Тарель

3 – Вал

4 – Рычаг

5 – Ось

6 – Пружина

7 – Рукоятка

8 – Уплотнение

9 – Ограничитель

10 – Указатель



Рисунок 1 – Клапан герметический с ручным приводом (тип КГ) – гермоклапан КГ-200



      Корпус 1 клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200 (см. рис. 1) с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан герметический с ручным приводом (тип КГ) – гермоклапан КГ-200, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.

      Затяжка болтов производится гаечными ключами способами, исключающими перекосы и перетяжки фланцевых соединений.

      Поворотом рукоятки 8, закрепленной на валу 3, проход клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200 закрывается тарелью 2, на которой имеется резиновое уплотнение 7. Тарель соединена с рычагом осью 5. Рычаг неподвижно соединен с валом клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200.

      Открытие заслонки клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200 происходит в два этапа. При повороте вала на 20°-30° заслонка отходит от седла корпуса клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200, но не поворачивается, а стабилизируется пружиной 6 в положении, параллельном седлу корпуса. При последующем повороте вала на 90° тарель также поворачивается и устанавливается в положении, перпендикулярном седлу клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200 и параллельном оси воздуховода.

      Для ограничения поворота тарели при открытии служит заштифтованный на валу клапана  герметического с ручным приводом (тип КГ) – гермоклапана КГ-200 ограничитель 9, который упирается в выступ на корпусе. Положение тарели «открыто» и «закрыто» определяется при помощи указателя 10.

      При открывании и закрытии клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200 применение добавочных рычагов не допускается.



Технические характеристики

      Технические характеристики, основные габаритные и присоединительные размеры клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200 приведены в таблице 1.



Комплектация

В комплект поставки клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200 входит:

-        клапан герметический с ручным приводом (тип КГ) – гермоклапан КГ-200 или партия клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200. Партией считаются клапаны герметические с ручным приводом (тип КГ) – гермоклапаны КГ-200 одинакового обозначения, общим количеством в соответствии с заказом, изготовленные по одной и той же технологической документации и одновременно поставляемые в один адрес;

-        паспорт – 1 экземпляр на каждый клапан герметический с ручным приводом (тип КГ) – гермоклапан КГ-200. Допускается комплектация одним паспортом до 50 клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200 одного наименования, при этом в паспорте указываются заводские номера всех клапанов герметических с ручным приводом (тип КГ) – гермоклапанов КГ-200;

-        техническое описание и руководство по эксплуатации – 1 экземпляр на каждый клапан герметический с ручным приводом (тип КГ);

-        ответные фланцы с прокладками и крепежными деталями.

 В сопроводительной документации клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ -200 – паспорте, руководстве по эксплуатации и техническом описании – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.



Маркировка

Каждый клапан герметический с ручным приводом (тип КГ) – гермоклапан КГ-200 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение клапана;

-        заводской порядковый номер;

-        дата выпуска.



Упаковка

      Клапаны герметические с ручным приводом (тип КГ) – гермоклапаны КГ-200 устанавливаются на европаллеты и надежно закрепляются способом, исключающим возможность перемещения и повреждения.

      Перед упаковкой клапана герметического с ручным приводом (тип КГ) – гермоклапана КГ-200 в тару:

1.      резиновые уплотнения и седло корпуса смазывают техническим вазелином;

2.      тарель прижимают к седлу корпуса и фиксируют.
