Коробка УЗ-3 для противовзрывной защитной секции
(унифицированной) – УЗС-1
|
ООО «ПО «ВСО»
производит коробки УЗ-3 для
противовзрывных защитных секций
(унифицированных) – УЗС-1 по техническим
условиям ТУ 4863-005-10521421-2012.
Коробки УЗ-3 для противовзрывных
защитных секций (унифицированных) –
УЗС-1 успешно прошли добровольную
сертификацию в системе сертификации ГОСТ
Р, что подтверждает
сертификат
соответствия № РОСС
RU.АВ28.Н14332 |
Фотография коробки УЗ-3 |
Назначение
Коробки УЗ-3 предназначены для размещения
в них противовзрывных защитных секций
(унифицированных) – УЗС-1, при установке
последних на воздуховодах диаметром 630 мм.
Условное обозначение
Коробка для противовзрывной защитной
секции (унифицированной) – УЗС-1 условно
обозначается УЗ-3.
Основные составляющие и принцип работы
Коробка УЗ-3 для противовзрывной защитной
секции (унифицируемой) – УЗС-1 (см.
рис. 1) состоит из
корпуса 1 и съемной крышки 2. Коробки УЗ-3 для
противовзрывной защитной секции
(унифицированной) – УЗС-1 привариваются к
воздуховодам сплошным герметичным швом с двух
сторон (диаметр воздуховода 630 мм).
Противовзрывная
защитная секция (унифицированная) – УЗС-1
по направляющим задвигается в коробку УЗ-3.
Крышка надежно и герметично закрывает коробку
УЗ-3 для противовзрывной защитной секции
(унифицированной) – УЗС-1.
Коробки УЗ-3 для противовзрывных защитных
секций (унифицированных) – УЗС-1 размещаются на
вертикальных и горизонтальных воздуховодах
крышкой вбок. При монтаже коробки УЗ-3 для
противовзрывной защитной секции
(унифицированной) – УЗС-1 на воздуховоде следует
обращать внимание на обеспечение подхода к
коробке УЗ-3, на возможность свободного
открывания крышки, а также на извлечение из
коробки УЗ-3 или установки в ней противовзрывной
защитной секции (унифицированной) – УЗС-1.
|
 |
Обозначения на чертеже:
1 – Корпус
2 – Съемная крышка |

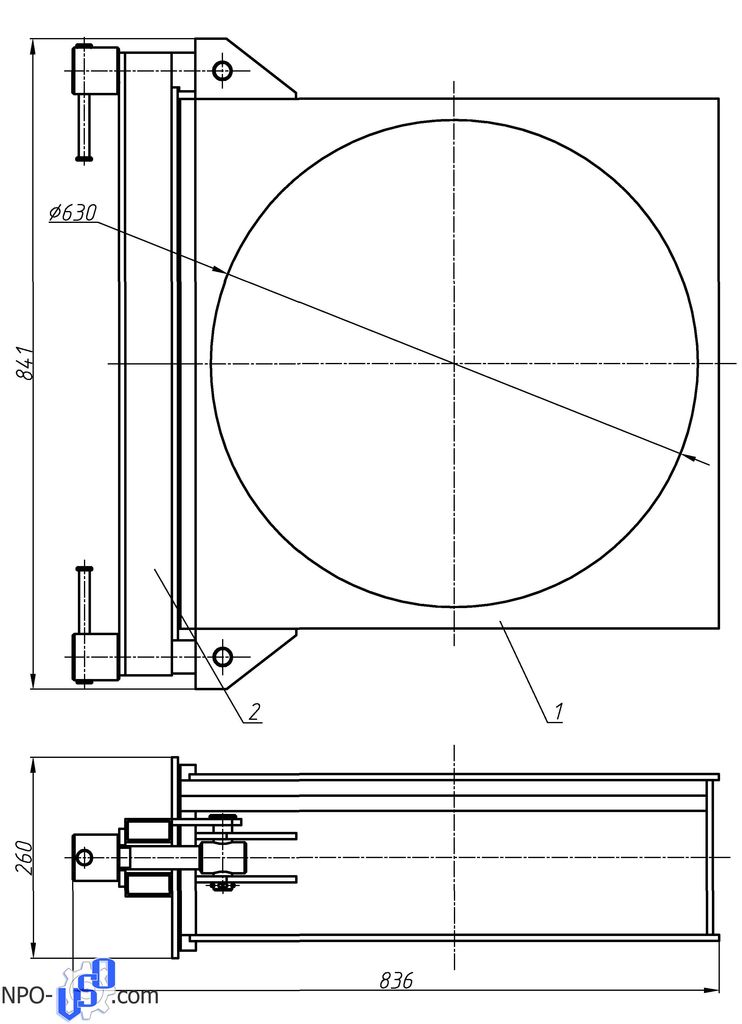

Рисунок 1 –
Коробка УЗ-3 для противовзрывной защитной секции
(унифицированной) – УЗС-1
Технические характеристики
Технические характеристики и размеры коробок
УЗ-3 для противовзрывных защитных секций
(унифицированных) – УЗС-1 приведены ниже, в таблице.
|
Параметр |
Значение |
|
Устанавливаемая противовзрывная защитная
секция |
УЗС-1 |
|
Габаритные размеры, мм: длина
ширина
высота |
836
260
841 |
|
Давление ударной волны, кгс/см2 |
От 0,3
до 10 |
|
Диаметр отверстия под воздуховод, мм |
630 |
|
Масса, кг |
85 |
Комплектация
В комплект поставки коробок УЗ-3 для противовзрывных
защитных секций (унифицированных) – УЗС-1 входит:
-
коробка УЗ-3 для противовзрывной защитной секции
(унифицированной) – УЗС-1;
-
паспорт;
-
техническое описание;
-
руководство по эксплуатации.
В сопроводительной документации коробки УЗ-3 для
противовзрывной защитной секции (унифицированной) –
УЗС-1 – паспорте, техническом описании и руководстве
по эксплуатации – приводится информация о
технических характеристиках изделия, правила и
условия безопасной эксплуатации, срок службы и адрес
предприятия-изготовителя.
Маркировка
Каждая коробка УЗ-3 для противовзрывной защитной
секции (унифицированной) – УЗС-1 имеет на корпусе
фирменную табличку с маркировкой:
-
наименование предприятия-изготовителя;
-
обозначение коробки;
-
заводской порядковый номер;
-
дата выпуска.
Упаковка
Коробки УЗ-3 для противовзрывных защитных
секций (унифицированных) – УЗС-1 устанавливаются на
европаллеты и надежно
закрепляются способом, исключающим возможность
перемещения.
Перед упаковкой съемную крышку коробки УЗ-3
для противовзрывной защитной секции
(унифицированной) – УЗС-1 закрывают и фиксируют
зажимом.
Вся техническая и эксплуатационная
документация (паспорт, техническое описание и
руководство по эксплуатации и т.д.) отправляется с
изделием сопутствующей документацией. |
