Противовзрывная защитная секция (унифицированная) – УЗС-25



      ООО «ПО «ВСО» производит противовзрывные защитные секции (унифицированные) – УЗС-25 по техническим условиям ТУ 4863-004-85600546-2009.

       Противовзрывные защитные секции (унифицированные) – УЗС-25 успешно прошли добровольную сертификацию в системе сертификации ГОСТ Р, что подтверждается сертификатом соответствия № РОСС RU.ММ04.Н05530.

Фотография УЗС-25



Назначение

      Противовзрывные защитные секции (унифицированные) – УЗС-25 предназначены для защиты от воздействия ударной волны большой длительности с давлением от 0,3 до 10 кгс/см2.

      Противовзрывные защитные секции (унифицированные) – УЗС-25 автоматически, под действием ударной волны, перекрывают воздухозаборные или вытяжные каналы и обеспечивают защиту от проникновения волны.



Условное обозначение

      Противовзрывные защитные секции (унифицированные) – УЗС-25 имеют следующую структуру условного обозначения:



Основные составляющие и принцип работы

      Противовзрывная защитная секция (унифицированная) – УЗС-25 (см. рис. 1) состоит из опорной рамы 1, дверной рамы 2 (сваренных из профильного проката) и укрепленных на дверной раме трех противовзрывных защитных секций (унифицированных) – УЗС-1. Опорная и дверная рамы соединены между собой шарнирными и запорными механизмами (4 и 5 соответственно). Шарниры и запоры допускают регулировку плотности поджатия дверной рамы к опорной раме, между которыми имеются резиновые прокладки.

      Для обеспечения герметичности соединения между основанием и опорной рамой устанавливаются резиновые прокладки.

      Для монтажа противовзрывной защитной секции (унифицированной) – УЗС-25 в опорной раме имеются восемь отверстий под анкерные болты диметром 16мм.

      Противовзрывная защитная секция (унифицированная) – УЗС-25 устанавливается в воздухозаборных и вытяжных каналах, когда требуется обеспечить через них проход.

      Дверная рама противовзрывной защитной секции (унифицированной) – УЗС-25 открывается, если смотреть со стороны убежища в правую сторону. Если требуется обеспечить открытие в левую сторону, то противовзрывную защитную секцию (унифицированную) – УЗС-25 следует развернуть на 180°: снять секцию и установить лопастями вниз.

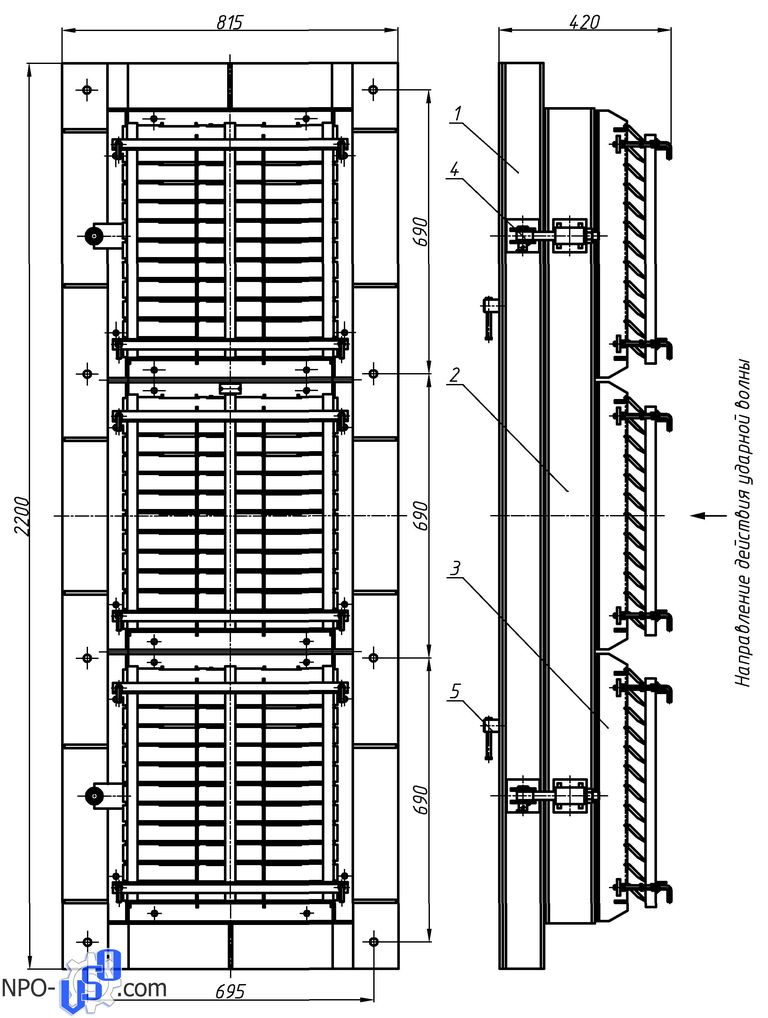

Обозначения на чертеже:

1 – Опорная рама

2 – Дверная рама

3 – Секция УЗС-1

4 – Шарнирный механизм

5 – Запорный механизм



Рисунок 1 – Противовзрывная защитная секция (унифицированная) – УЗС-25



Технические характеристики

      Технические характеристики и размеры противовзрывных защитных секций (унифицированных) – УЗС-25 приведены ниже, в таблице.

Параметр

Значение

Габаритные размеры, мм: длина

                                                     ширина

                                                   высота

815

420

2200

Номинальный расход воздуха, м3/час

25000

Время срабатывания лопастей, сек

0,7

Площадь живого сечения, м2

0,705

Давление ударной волны, кгс/см2

От 0,3 до 10

Давление ударной волны, за секцией кгс/см2

0,2

Масса, кг

340

Комплектация

В комплект поставки противовзрывных защитных секций (унифицированных) – УЗС-25 входит:

-        противовзрывная защитная секция (унифицированная) – УЗС-25;

-        паспорт;

-        техническое описание;

-        руководство по эксплуатации.

В сопроводительной документации противовзрывной защитной секции (унифицированной) – УЗС-25 – паспорте, техническом описании и руководстве по эксплуатации – приводится информация о технических характеристиках изделия, правила и условия безопасной эксплуатации, срок службы и адрес предприятия-изготовителя.



Маркировка

Каждая противовзрывная защитная секция (унифицированная) – УЗС-25 имеет на корпусе фирменную табличку с маркировкой:

-        наименование предприятия-изготовителя;

-        обозначение противовзрывной защитной секции;

-        заводской порядковый номер;

-        дата выпуска.



Упаковка

      Противовзрывные защитные секции (унифицированные) – УЗС-25 устанавливаются на двух скрепленных между собой европаллетах , и надежно закрепляются на них способом, исключающим возможность перемещения.

      Перед упаковкой жалюзи противовзрывной защитной секции (унифицированной) – УЗС-25 с помощью регулировочных винтов прижимают к плоскости решетки (угол наклона приблизительно равен 2-3°).

      Вся техническая и эксплуатационная документация (паспорт, техническое описание и руководство по эксплуатации и т.д.) отправляется с изделием сопутствующей документацией.
