Противовзрывная защитная секция (унифицированная) –
УЗС-1 в коробке УЗ-3
ООО «ПО «ВСО» производит
противовзрывные защитные секции
(унифицированные) – УЗС-1 в коробках
УЗ-3 по техническим условиям ТУ
4863-004-85600546-2009.
Противовзрывные защитные
секции (унифицированные) – УЗС-1 в
коробках УЗ-3 успешно прошли
добровольную сертификацию в системе
сертификации ГОСТ Р, что подтверждается
сертификатом
соответствия
№ РОСС RU.ММ04.Н05530. |
Фотография УЗС-1 в коробке УЗ-3 |
Назначение
Противовзрывные защитные секции
(унифицированные) – УЗС-1 в коробках УЗ-3
устанавливаются на воздуховодах и предназначены для
защиты от воздействия ударной волны большой
длительности с давлением от 0,3 до 10 кгс/см2.
Противовзрывные защитные секции
(унифицированные) – УЗС-1, установленные в коробках
УЗ-3, автоматически, под действием ударной волны,
перекрывают вентиляционные шахты или воздуховоды и
обеспечивают защиту от проникновения волны в
убежище.
Условное обозначение
Противовзрывные защитные секции

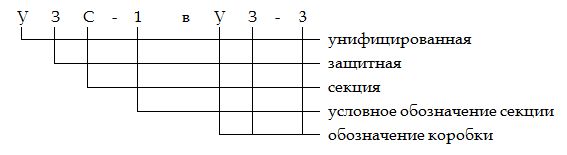

(унифицированные) – УЗС-1 имеют следующую структуру
условного обозначения:
Основные составляющие и принцип работы
Противовзрывная защитная секция (унифицированная) –
УЗС-1 в коробке УЗ-3 изображена на
рис. 1.
Коробка УЗ-3
для противовзрывной защитной секции
(унифицированной) – УЗС-1, состоящая
из корпуса 1 и съемной крышки 2, приваривается к
воздуховодам сплошным герметичным швом с двух сторон
(диаметр воздуховода 630 мм).

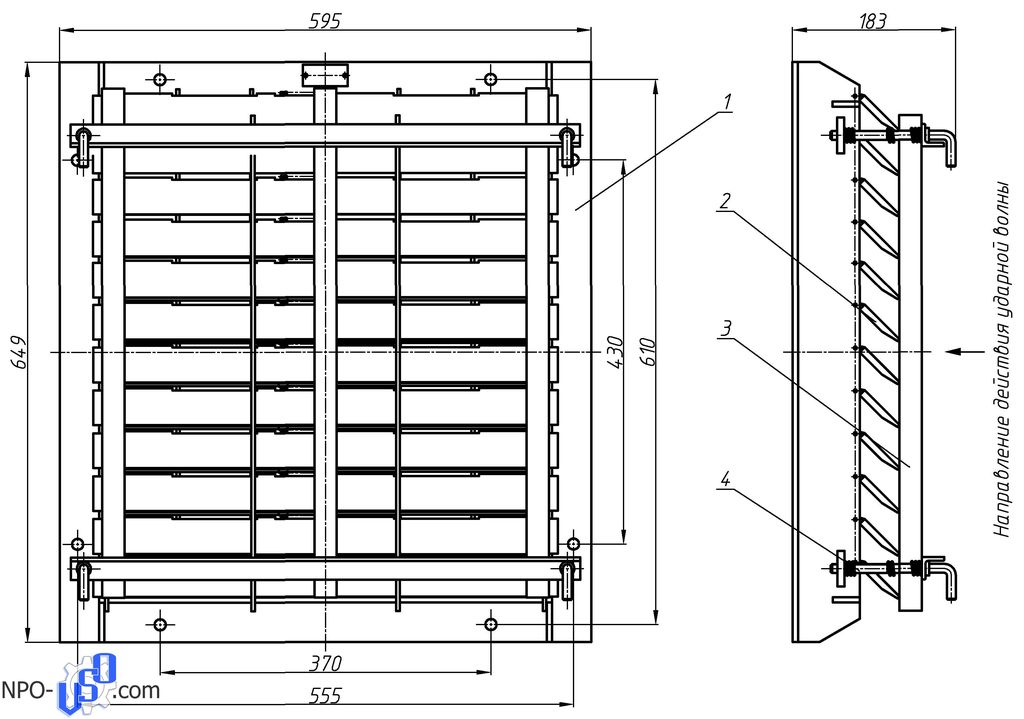

Противовзрывная защитная
секция (унифицированная) – УЗС-1
по направляющим задвигается в коробку УЗ-3. Крышка
надежно и герметично закрывает коробку УЗ-3 для
противовзрывной защитной секции (унифицированной) –
УЗС-1.
|

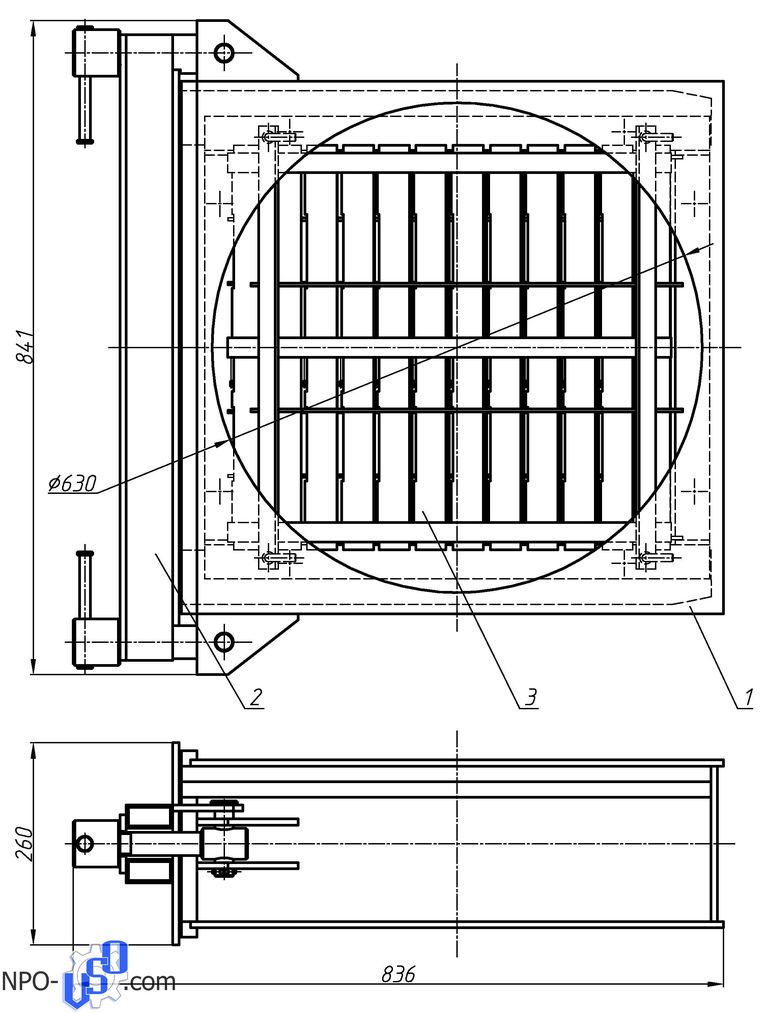

Обозначения на чертеже:
1 – Корпус коробки
2 – Съемная крышка
3 – Секция УЗС-1 |
Рисунок 1 – Противовзрывная защитная секция
(унифицированная) – УЗС-1 в коробке УЗ-3
Противовзрывные защитные секции
(унифицированные) – УЗС-1 в коробках УЗ-3
размещаются на вертикальных и горизонтальных
воздуховодах съемной крышкой вбок. При монтаже
противовзрывных защитных секций (унифицированных) –
УЗС-1 в коробках УЗ-3 на воздуховоде следует
обращать внимание на обеспечение подхода к изделию,
на возможность свободного открывания съемной крышки,
а также на извлечения из коробки УЗ-3 или установки
в ней противовзрывной защитной секции
(унифицированной) – УЗС-1.
Технические характеристики
Технические характеристики и размеры
противовзрывных защитных секций (унифицированных) –
УЗС-1 в коробках УЗ-3 приведены ниже, в таблице.
Параметр |
Значение |
Габаритные размеры, мм: длина
ширина
высота |
836
260
841 |
Номинальный расход воздуха, м3/час |
8000 |
Время срабатывания лопастей, сек |
0,7 |
Давление ударной волны, кгс/см2 |
От 0,3
до 10 |
Диаметр отверстия под воздуховод, мм |
630 |
Масса, кг |
140 |
Комплектация
В комплект поставки противовзрывных защитных секций
(унифицированных) – УЗС-1 в коробках УЗ-3 входит:
-
противовзрывная защитная секция (унифицированная) –
УЗС-1;
-
коробка УЗ-3 для противовзрывной защитной секции
(унифицированной) – УЗС-1;
-
паспорт;
-
техническое описание;
-
руководство по эксплуатации.
В сопроводительной документации противовзрывной
защитной секции (унифицированной) – УЗС-1 в коробке
УЗ-3 – паспорте, техническом описании и руководстве
по эксплуатации – приводится информация о
технических характеристиках изделия, правила и
условия безопасной эксплуатации, срок службы и адрес
предприятия-изготовителя.
Маркировка
Каждая противовзрывная защитная секция
(унифицированная) – УЗС-1 в коробке УЗ-3 имеет на
корпусе фирменную табличку с маркировкой:
-
наименование предприятия-изготовителя;
-
обозначение противовзрывной защитной секции;
-
заводской порядковый номер;
-
дата выпуска.
Упаковка
Противовзрывные защитные секции (унифицированные) –
УЗС-1 в коробках УЗ-3 устанавливаются на европаллеты и надежно закрепляются способом,
исключающим возможность перемещения.
Перед упаковкой жалюзи противовзрывной
защитной секции (унифицированной) – УЗС-1 с помощью
регулировочных винтов прижимают к плоскости решетки
(угол наклона приблизительно равен 2-3°), съемную
крышку коробки УЗ-3 закрывают и фиксируют зажимом.
Вся техническая и эксплуатационная
документация (паспорт, техническое описание и
руководство по эксплуатации и т.д.) отправляется с
изделием сопутствующей документацией. |
