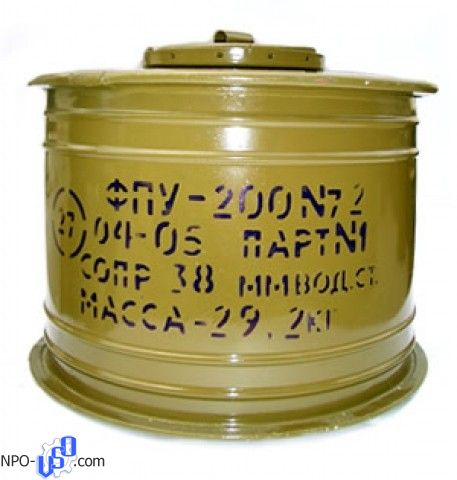

Фильтр-поглотитель ФПУ-200
Полное наименование:
фильтр-поглотитель универсальный ФПУ-200 |
|
Назначение
Основным назначением фильтра-поглотителя ФПУ-200
является очистка воздуха в системах вентиляции во
II
и
III
режимах от радиоактивной пыли, отравляющих веществ,
нейтральных и ядовитых дымов, а также от
биологических средств
при температуре воздуха от минус 50°С
до плюс 50°С,
относительной влажности до 95%, при условии
исключения попадания в ФПУ-200 капельножидкой влаги.
Индекс ФПУ-200 обозначает: ФПУ – фильтр-поглотитель
унифицированный; 200 – шифр разработки.
Основные составляющие и принцип работы
Основными составляющими фильтров-поглотителей
ФПУ-200 являются: корпус 1, катализатор 2, кольцо
ниппельное 3, заглушка с ручкой 4, фильтр
противодымный 5, крышка верхняя 6, каркас фильтра 7
(см. рис. 1).
|

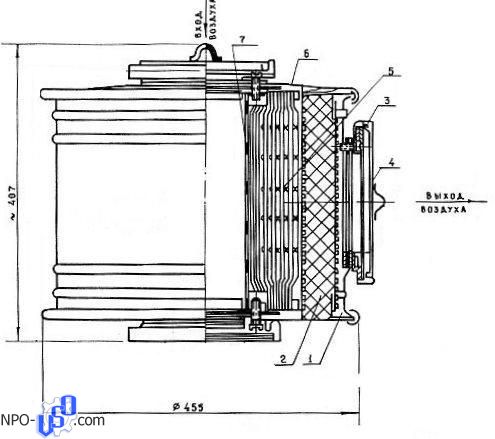

Обозначения на чертеже:
1 – Корпус
2 – Катализатор
3 – Кольцо ниппельное
4 – Заглушка с ручкой
5 – Фильтр противодымный
6 – Крышка верхняя
7 – Каркас фильтра |
Рисунок 1 – Фильтр-поглотитель ФПУ-200
При работе ФПУ-200 наружный воздух
поступает в торцевое отверстие фильтра-поглотителя,
проходит через противодымный фильтр 5, очищается в
нем от аэрозолей, затем проходит через
уголь-катализатор 2, где очищается от отравляющих
веществ и выходит через боковое отверстие.
Технические характеристики
Технические характеристики
фильтра-поглотителя ФПУ-200 приведены в таблице 1.
Таблица 1 – Технические характеристики ФПУ-200
Параметр |
Единица измерения |
Значение |
Номинальный расход воздуха |
м3/ч |
100 |
Сопротивление фильтра, не более |
Па (кгс/м2) |
539,4 (55) |
Габариты: диаметр |
мм |
515 |
Габариты: высота |
мм |
410 |
Масса |
кг |
31 |
Комплектация
ФПУ-200 монтируется в воздуховодах
вентиляционных систем объектов гражданской обороны,
АЭС и других типов убежищ.
С помощью монтажных
деталей (муфт, патрубков, тройников и хомутов)
фильтры компонуются в колонки из одного, двух
и трех штук (ФПУ-200-1, ФПУ-200-2 и ФПУ-200-3
соответственно), которые затем присоединяются к
воздуховодам убежища или другого защитного
сооружения. До и
после колонки фильтров должны устанавливаться
герметические клапаны (тип
КГ).
Количество колонок ФПУ-200
определяется потребностью в воздухообеспечении, в
зависимости от вместимости сооружения.
Фильтры-поглотители ФПУ-200 выпускаются как в
комплекте с монтажными деталями, так и отдельно.
Дополнительная информация
Фильтры-поглотители ФПУ-200 могут использоваться самостоятельно или в составе комплектов
ФВК-1,
ФВК-2, агрегата
ФВА-49.
Фильтры-поглотители ФПУ-200 работают в
вентиляционной системе от побудителя потока воздуха,
способного преодолеть сопротивление фильтра,
например, от
электроручного вентилятора ЭРВ-49.
При монтаже фильтров-поглотителей ФПУ-200 время
нахождения фильтра со снятыми заглушками не более
3-4 часов.
В мирное время не используется.
|
