Фильтровентиляционные агрегаты
ФВА-49, ФВА-72-2, ФВА-72-3
Полное наименование:
фильтровентиляционные агрегаты
ФВА-49, ФВА-72-2, ФВА-72-3 |
|
Назначение
Фильтровентиляционные агрегаты ФВА-49, ФВА-72-2,
ФВА-72-3 предназначены для очистки атмосферного
воздуха от отравляющих веществ (ОВ), радиоактивной
пыли (РП), биологических средств (БС), ядовитых и
нейтральных дымов при температуре воздуха от минус
50°С до плюс 50°С, относительной влажности до 95%
(при исключении попадания капельножидкой влаги) и
подаче очищенного воздуха в защитные сооружения.
Фильтровентиляционные агрегаты ФВА-49, ФВА-72-2,
ФВА-72-3 предназначены для работы в убежищах,
необорудованных ДЭС (дизельными электростанциями).
Основные составляющие и принцип работы
В комплект фильтровентиляционного агрегата ФВА-49
входят:
электроручной
вентилятор ЭРВ-49, сдвоенный
герметический клапан, расходомер Р-49 и крестовина.
В комплект фильтровентиляционных агрегатов ФВА-72-2
и ФВА-72-3 входят: соответствующий электроручной
вентилятор
ЭРВ-72-2
или
ЭРВ-72-3,
сдвоенный герметический клапан, соответствующий
клапан расходомер-отсекатель
КРО-2
или
КРО-3, и
крестовина.
При работе агрегатов
в режиме чистой вентиляции
и регенерации
воздух по обводной линии поступает в вентилятор
ЭРВ и затем
по сети воздуховодов в помещения.
При работе агрегатов
в режиме фильтровентиляции воздух поступает в
фильтры-поглотители ФПУ-200 (фильтры
поставляются отдельно), где проходят очистку от ОВ,
РП и БС, затем в вентилятор
ЭРВ и по
сети воздуховодов в помещения.
Сдвоенный герметический клапан, входящий в состав
агрегатов,
предназначен для переключения работы агрегата с
одного режима на другой и для полного отключения
агрегата от воздухоприемных каналов.
Герметический клапан имеет один входной патрубок
диаметром 150 мм с фланцем для присоединения его к
воздухоприемному каналу и два выходных патрубка
диаметром 100 мм для присоединения к обводной линии
и к фильтрам-поглотителям.
На нагнетательном патрубке вентилятора монтируется
соответствующий
расходомер:
Р-49,
КРО-2
или
КРО-3.
Расходомер предназначен для контроля за количеством
воздуха, подаваемого вентилятором в помещения.
Присоединение расходомера к вентилятору и
воздуховодам производится на фланцах.
Фильтры-поглотители
ФПУ-200
к агрегатам
ФВА-49, ФВА-72-2,
ФВА-72-3 заказываются дополнительно.

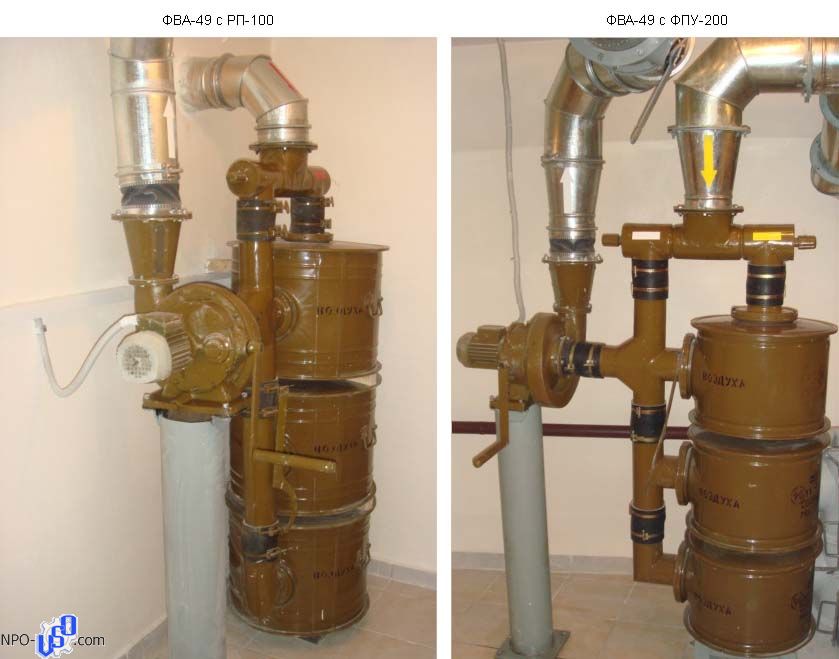

Агрегаты
ФВА-49, ФВА-72-2,
ФВА-72-3
могут быть с одним, двумя и тремя фильтрами
ФПУ-200.
Технические характеристики
Основные технические характеристики
фильтровентиляционных агрегатов ФВА-49, ФВА-72-2,
ФВА -72-3 приведены в таблице 1.
Таблица 1 – Основные технические характеристики
ФВА-49, ФВА-72-2, ФВА -72-3
Показатель |
ФВА-49 |
ФВА-72-2 |
ФВА-72-3 |
Мощность электрического двигателя, кВт |
0,18 |
0,25 |
0,37 |
Частота вращения, об/мин |
2760 |
1380 |
1000 |
Производительность, м3/ч -
чистая вентиляция (1 режим) |
400-450 |
1000 |
1750 |
Производительность, м3/ч -
фильтровентиляция
(2 режим) |
100 |
1500 |
2100 |
Производительность, м3/ч -
регенерация
(3 режим) |
100 |
1650 |
2350 |
Напор: кгс/м2: |
1 режим: 70-60
2 режим: 85
3 режим: 85 |
1 режим: 27
2 режим: 22
3 режим: 20 |
1 режим: 25
2 режим: 22
3 режим: 20 |
|
